產品特點

• 可以通過石英玻璃進行溫度測量

  由于它使用的波長為2.8至3.9μm，可穿過石英玻璃，因此可以通過石英玻璃進行測量。使用TMHX-CQE0500（H）系列時，也可以從外部測量石英管內部的流體溫度。

  到目前為止，有些產品的測量溫度范圍為100°C或更高，但是TMHX-CQE0500（H）系列可以在50°C或更高的較低溫度下進行測量，從而擴大了使用范圍。



• 它不太容易受到燈光的影響，并且僅測量工件的溫度。

  在測量由燈加熱的工件的溫度時，必須消除燈的光線（近紅外能量）的影響。這是為了避免測量燈的溫度。

  TMHX-CQE0500（H）系列不使用大約0.7至2.5μm的近紅外波長，并且不受燈的光線影響。

• 通過采用InSb（銻化銦）元素，可以大大提高性能和穩定性。

  傳統的熱電堆元件將紅外線轉換成熱量，然后將其轉換成電信號，因此縮短響應時間是有限制的，但是TMHX系列使用InSb（銻化銦）元件直接轉換紅外線，直接轉換為信號。 。在室溫測量中，實現了世界上的響應時間，并且顯著縮短了測量時間。



  它還具有顯著提高的穩定性。由于InSb（銻化銦）元素使用2至6.8μm之間的短波長，因此在測量金屬（鐵，SUS，鉻等）的溫度時，可以預期其發射率設定值幾乎是以前的兩倍。 ，可以期待進一步的穩定性。

• 使用相同的光軸LED瞄準方法輕松對準

  使用“相同的光軸LED瞄準方法”，溫度測量范圍接近您的眼睛所見，因此易于對準。由于可以根據工件的測量部位適當?shù)卣{(diào)整測量范圍，因此即使在很長的距離上也可以進行精確的溫度測量。還可以檢查工件是否未安裝在工件外部。



• 降低成本

  模擬輸出是標準設備，因此并不總是需要指示器。使用多個裝置時，您可以省錢。

  您有以下選擇：

  參數設置器PWCX；您可以用一個單位設置多個溫度計的參數。具有溫度顯示功能。

  USB-RS232C轉換器PWUX；您可以通過連接PC來設置溫度計參數。它與免費版本的軟件PWSX-F結合使用。在PC上也可以顯示溫度。

  參數設置集PWZX；一組PWUX和付費軟件PWSX。除了免費軟件PWSX-F的功能外，還可以將參數保存在PC上，并且可以將測量值顯示為圖形。

  顯示設置設備TMCX系列；當然，也可以使用顯示設置設備。通過組合溫度計和顯示設置設備，可以添加多種可選功能。

• 任何安裝環境

  通過采用鋁制主體，提高了堅固性，耐熱性和耐化學性，并且具有相當于IP67的防塵結構。對稱設計使其易于安裝。另外，電纜線被加粗以加強防止斷開的措施。

  使用各種附件，即使在惡劣的環境下也可以進行穩定的溫度測量。

• 可靠的長壽命

  由于沒有驅動部件（馬達），因此無需進行定期更換或修理，直到現在為止，這都是必須的，并且您可以放心地長時間使用它。

• 符合CE標志的產品



  由于它符合CE標記，因此即使僅將溫度計改裝為歐洲現有設備也可以輕松進行操作。

返回頁面頂部

• TMHX-CQE0500（H）系列光路圖



  下載（PDF）

打印

返回頁面頂部

• TMHX-CQE0500（H）系列外形圖HX-D4



  下載（PDF）

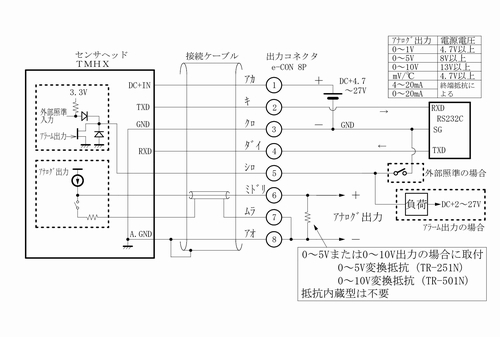

• TMHX-CQ0500（H）系列接線圖



  下載（PDF）

返回頁面頂部

*如果下載時遇到麻煩，例如顯示英文字符列表時，請按照以下步驟進行下載。
右鍵單擊單詞“下載”→選擇“目標另存為”→保存到桌面等。

• TMHX-CQE0500（H）系列（HX-D4）輪廓2D（dxf）



  下載

• TMHX-CQE0500（H）系列（HX-D4）外形圖3D（stp）



  下載

• TMHX-CQE0500（H）系列（HX-D4）外形圖3D（igs）



  下載
